Новый компактный тюнер GOTVIEW USB 2.0 HYBRID MASTERHD – есть все, даже 3D.

5 марта 2011
На сегодняшний день можно сказать, что компьютерные ТВ-тюнеры в своем развитии достигли определенного рубежа. Благодаря использованию современных технологий, размер тюнера стал сопоставим с зажигалкой, при том, что качество изображения зачастую не уступает телевизионному.

Правительство России заявило о скором переходе на цифровое (DVB-T) телевидение. Его внедрение при сохранении аналогового вещания уже идет во многих городах России, поэтому именно гибридные модели, позволяющие принимать и аналоговые, и цифровые каналы, становятся наиболее востребованными в настоящее время.

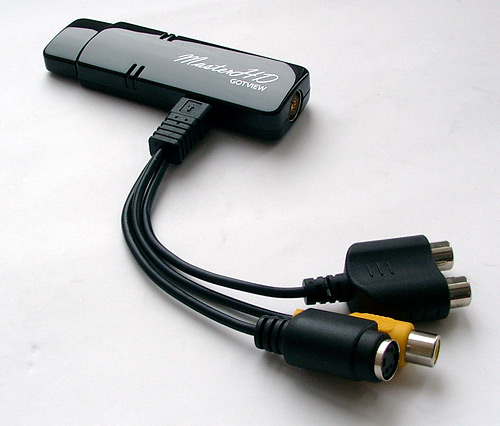

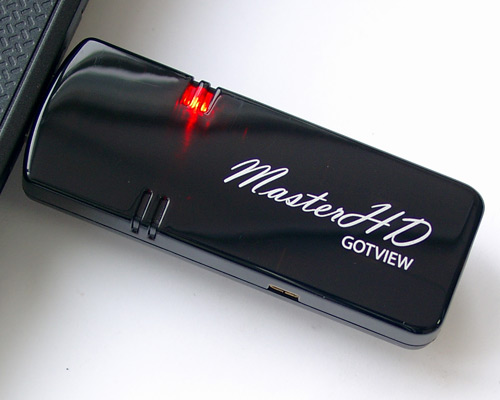

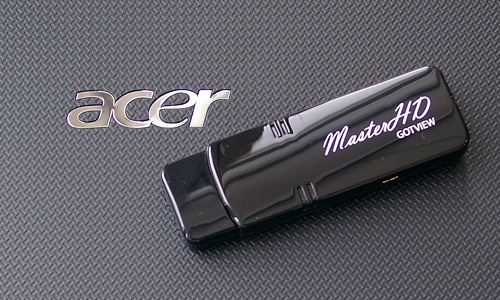

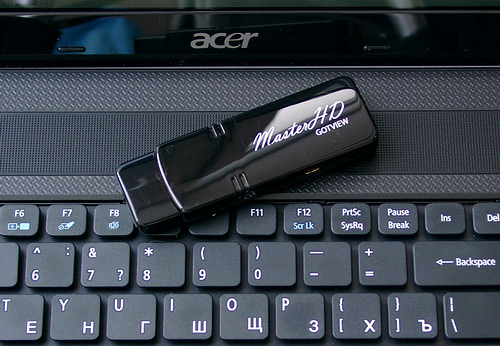

Компания GOTVIEW недавно представила на российском рынке новую модель – GOTVIEW USB 2.0 HYBRID MASTERHD. О возможностях современного компьютерного тюнера на примере этой новинки и пойдет речь в данном обзоре.





Новинка предназначена для приема эфирного аналогового и цифрового ТВ и ФМ радио, захвата и обработки видео и звука с внешних аналоговых источников. Эта модель компактного ТВ-тюнера, по заявлению производителя, имеет расширенные функциональные возможности. Устройство имеет стильный, черный, глянцевый, полупрозрачный корпус, комплектуется пультом ДУ, комнатной телескопической антенной для приема FM каналов (а также для цифровых DVB-T каналов, если сигнал достаточной мощности) и кабелем с аудиовходом, композитным и S-Video входами для захвата с внешних источников.

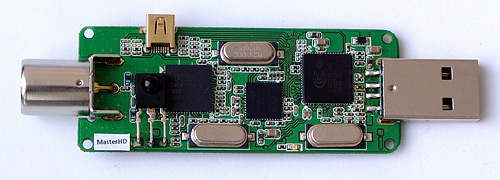

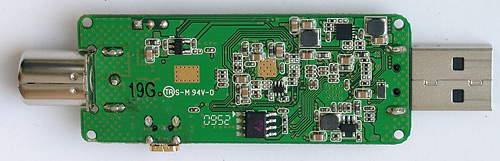

Рассмотрим аппаратную часть тюнера изнутри.





Вот основные чипсеты тюнера:
1. Cелектор NXP TDA18271 обладает низким энергопотреблением, встроенными фильтрами шумоподавления и работает со всеми стандартами аналогового и цифрового вещания. Селектор обладает высокой чувствительностью.
2. 10-битный декодер Conexant CX23102 со встроенным USB мостом, позволяющим передавать данные по USB интерфейсу. Декодер имеет функцию автоматического определения видеостандарта, что позволяет без проблем использовать тюнер в таких оболочках как Total Media и Windows Media Center.
3. Для приема DVB-T каналов используется демодулятор Conexant CX24232.

Благодаря использованию данных чипсетов ТВ-тюнер производит поиск и настройку аналоговых и цифровых теле- и радиоканалов при крайне низком энергопотреблении, что позволяет использовать данный тюнер с ноутбуками в автономном режиме довольно длительное время.

Функциональные возможности тюнера, которые стали доступны благодаря новым чипсетам:
  • 3-х полосный эквалайзер для регулировки звука;
  • поддержка стереозвука в ФM радио;
  • автоматическое определение видеостандарта;
  • регулировка усиления видеодекодера;
  • более быстрое переключение каналов.
Особенно порадовала возможность приема стерео ФM. Так как радио часто является фоном при работе за компьютером, то хотелось бы иметь его в максимальном качестве.

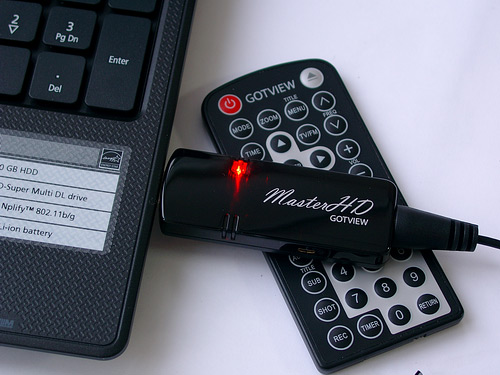

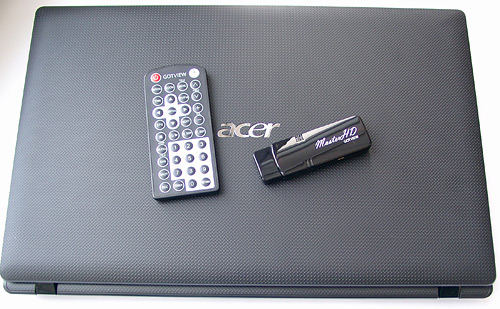

Для тестирования использовался ноутбук ACER Aspire 5742G следующей конфигурации:
  • 4Гб DDR3 ОЗУ;
  • CPU i3 370M (2.4ГГц 3МБ L3 cache);
  • GeForce GT 420M;
  • 500GB HDD;
  • DVD-RW;
  • WLAN 802.11 b/g;
  • Bluetooth 3.0+HS;
  • Webcam 1/3 Mpixel;
  • 15.6" дисплей;
  • Windows 7 Home Basic 64 бит.




Ноутбук имеет матовую ребристую поверхность, стильный и не маркий корпус.



В левой части расположены разъемы питания, VGA выход, сетевой вход, HDMI выход, USB порт, микрофонный вход и линейный выход.



С противоположной стороны расположены два USB порта, DVD-RW, гнездо для ключа.



Итак, тестирование проводится на очень добротном, современном нотбуке средней ценовой категории.

Судя по тестам производительности некоторых компаний, этот ноутбук является безусловным лидером в своей ценовой категории. Но нас интересуют также и другие его характеристики, которые могут быть важны при воспроизведении видео на экране.

При просмотре ТВ каналов выполняются довольно ресурсоемкие задачи:
  • декодирование сжатого потока;
  • масштабирование и вывод изображения на экран (полноэкранный просмотр) или на часть экрана (просмотр ТВ в окне).
    • Если эти задачи будут выполняться центральным процессором (CPU) компьютера, то загрузка системы будет очень значительной – до 100%. Практически все видеокарты осуществляют масштабирование изображения без использования CPU. Это позволяет значительно снизить загрузку при просмотре аналоговых каналов. Но только современные видеокарты позволяют осуществлять и декодирование сжатого потока, и масштабирование. В нашем случае это GeForce GT 420M, установленная в ноутбуке. ТВ-тюнер подключается к любому свободному USB порту. При подключении к компьютеру на тюнере загорается красный светодиод.



      Для приема каналов к ТВ-тюнеру подключается антенный провод. Если необходимо делать видеозахват, то подключается кабель с аудиовходом и двумя видеовходами (композитный и S-Video):



      Благодаря этому можно не только смотреть и записывать ТВ каналы, но и производить оцифровку аналоговых видео - и аудиокассет.

      Как показали результаты нашего тестирования, ноутбук прекрасно справляется с просмотром ТВ в любом разрешении. Даже возможен просмотр FULL HD фильмов.

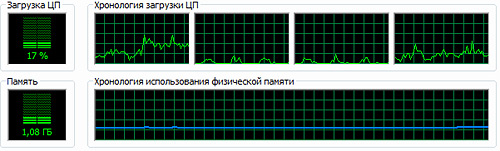

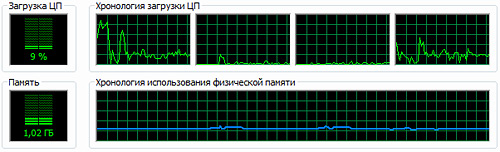

      Загрузка системы при просмотре аналоговых каналов составляла примерно 10%:

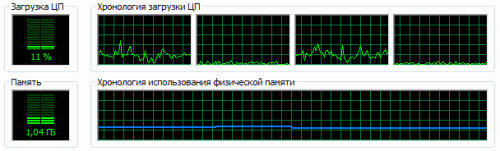

      Загрузка системы при просмотре цифровых DVB-T каналов была примерно такой же:



      Это позволяет сделать вывод о том, что видеокарта, установленная на ноутбуке, полностью обрабатывает поток без использования CPU.

      Интересно, что загрузка системы при записи цифровых DVB-T каналов практически не отличалась от загрузки при просмотре, т.е. была на уровне 9-13%. Это обусловлено тем, что цифровой поток без всякого промежуточного перекодирования тут же пишется на диск, не вызывая дополнительной загрузки системы.

      С аналоговыми каналами ситуация иная, поскольку для записи их на диск аналоговое изображение нуждается в оцифровке и сжатии. Поэтому загрузка во время записи будет выше и зависит от выбранного кодека и его параметров. Для примера, запись и одновременный просмотр в MPEG-2 с разрешением 720х576 (256 Кбит аудиопоток, 8 Мбит видеопоток) загружают систему в среднем на 20%:



      Аналогичную загрузку дает функция отложенного просмотра, поскольку при этом также происходит запись на диск в стандарте MPEG-2 и одновременный просмотр записанного. Какие выводы можно сделать из приведенных выше графиков?

      Ноутбук с установленной видеокартой GeForce GT 420M прекрасно справляется с теми функциями, которые от него требовались и не перенаправляет на CPU обработку видео и звука. Используемый в статье ноутбук можно смело рекомендовать как для просмотра, так и для записи теле- и радиоканалов. А теперь о программном обеспечении GOTVIEW, идущим в комплекте с тюнером.

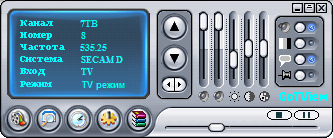

      Программа GOTVIEW PRO
      Эта программа предназначена для просмотра и записи аналоговых и цифровых (DVB-T) теле- и радиоканалов, отложенного просмотра, вещания по сети и видеозахвата с внешних аналоговых источников (аналоговой видеокамеры, видеомагнитофона). С полным списком возможностей программы можно ознакомиться на сайте производителя.

      Поиск и настройка каналов
      Самое главное в программе – поиск, настройка и сортировка каналов. Именно от этого будет зависеть дальнейшее удобство при работе с программой. В программе GOTVIEW PRO реализовано несколько алгоритмов поиска каналов: по стандартной сетке для России, для всех стран и сканирование указанного диапазона. Это в одинаковой степени справедливо для аналоговых и для цифровых каналов.

      Аналоговые ТВ каналы
      В настоящий момент аналоговое ТВ еще достаточно распространено. К примеру, в крупных городах идет порядка 20-40 каналов в аналоговом вещании, поэтому прием аналоговых каналов еще довольно актуален. Посмотрим, как реализована работа с такими каналами в программе GOTVIEW PRO.

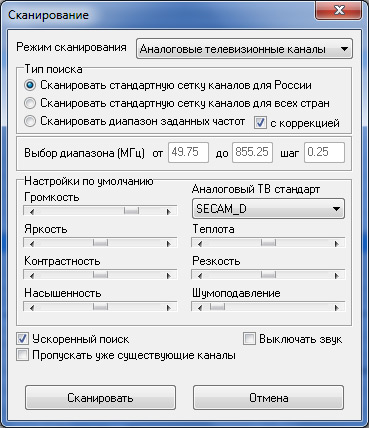

      Поиск по стандартной сетке каналов в моих условиях занимает всего около 30 секунд, что является очень хорошим результатом.



      Найденные каналы, порядка 20, отображаются в левой части окна.

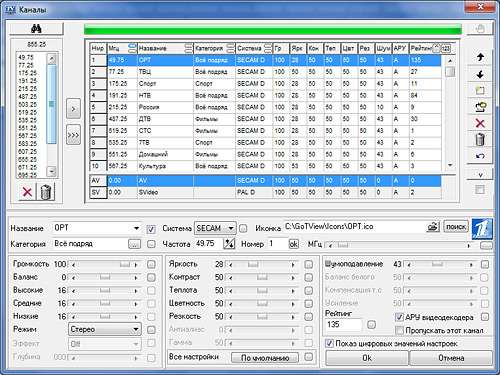

      Нужные каналы (либо сразу все) из левой части окна перемещаются в основное окно для дальнейшей настройки. Таким образом формируется единая таблица каналов:



      Хочу обратить внимание на то, что все настройки каналов, отраженные в окне, уникальные, т.е. для более шумных каналов можно увеличить шумоподавление, настроить нужную громкость, баланс и эквалайзер для стереоканалов и многое другое, включая яркость, контрастность и пр. Также для каждого канала программа может автоматически подобрать иконку, либо пользователь может задать ее вручную.

      Если найденных каналов немного, то и проблем особых нет. Но как быть, когда количество каналов уже превышает несколько десятков? Для таких случаев в программе имеется гибко настраиваемая сортировка. Найденные каналы можно отсортировать по частоте, названию, категории, системе и рейтингу. Ненужные каналы можно удалить. Ошибочные действия с каналами можно отменить. В итоге получаем список каналов, удобно отсортированный в нужной нам последовательности.

      Все каналы в программе хранятся единым списком, т.е. нет необходимости постоянно переключаться из одного режима в другой (например, из ТВ в FM или DVB-T). Достаточно просто ввести нужный номер, и программа автоматически переключится на нужный канал. Для удобства в программе имеется возможность переключать только радиоканалы, только цифровые или только аналоговые, т.е. переключать каналы из какой-либо одной выбранной категории.

      Аналоговые FM каналы

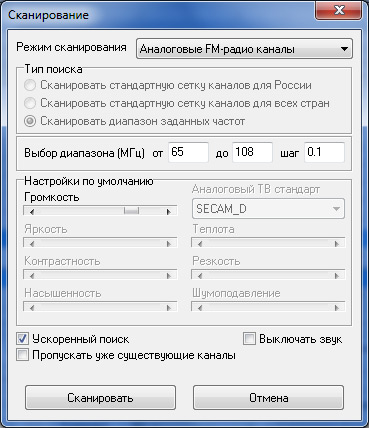

      Поиск FM-каналов занимает более длительное время, поскольку стандартного списка частот для этих каналов нет. В результате программе приходится искать каналы последовательно, перебирая частоты снизу вверх с минимальным шагом – 0.1 МГц, в то время как для поиска ТВ-каналов достаточно использовать шаг 0.25 МГц.



      В результате поиска каналов было найдено несколько десятков радиоканалов, которые были помещены в общую таблицу. Качество звука FM каналов можно оценить как очень высокое. Звук на большинстве каналов стереофонический:



      Для оценки качества приема можно послушать несколько записей этого тюнера: ссылка1,2,3,4,5

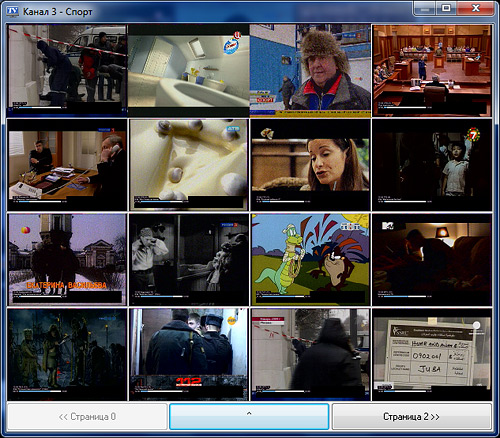

      Предпросмотр ТВ каналов
      Функция позволяет увидеть, что идет на настоящий момент по всем каналам. Если настроено больше 16 каналов, то окно разбивается на несколько страниц по 16 кадров в каждой:



      Такой режим доступен только для аналоговых каналов.

      Качество приема аналоговых каналов
      ТВ-тюнер показал уверенный прием и отличное качество изображения, сопоставимое с изображением на телевизоре. Даже «слабые» каналы ТВ-тюнер показывал с вполне приемлемым качеством, что позволяет судить о хорошей чувствительности селектора, установленного в тюнере.

      В настоящий момент в эфирном ТВ три канала транслируются со стереозвуком в стандарте NICAM DK. Это ОРТ, ТВЦ и MTV каналы. ТВ-тюнер автоматически распознал стереозвук на этих каналах и воспроизвел его.




      Цифровые каналы

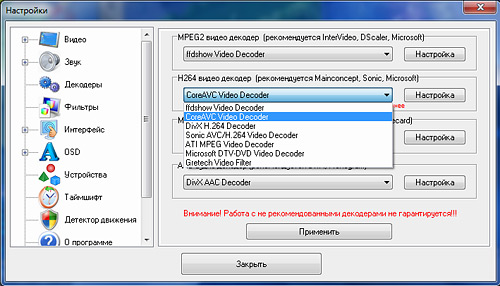

      В отличие от аналоговых каналов, DVB-T каналы имеют свои особенности. Для того чтобы изображение и звук такого канала вывести на экран, его надо предварительно раскодировать. Эту задачу выполняет программа-декодер. В зависимости от конфигурации компьютера, декодирование цифровых каналов может выполняться целиком аппаратными средствами видеокарты либо частично. Работа декодеров отличается друг от друга, поэтому пользователь подбирает более удобный для себя вариант. Для этого в программе GOTVIEW PRO есть гибкие настройки. Программа не только позволяет выбрать нужный декодер, но и подсказывает, какие особенности в работе присутствуют у данного декодера:

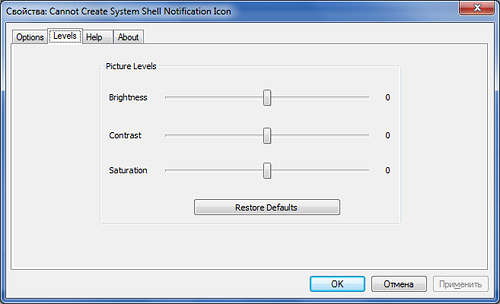

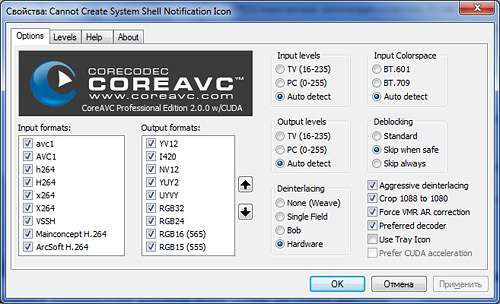

      Для опытных пользователей доступны более тонкие настройки декодера. Например, для декодера CoreAVC доступны настройки коррекции изображения и доступа к аппаратным возможностям видеокарты:





      В итоге мне удалось настроить в высоком качестве все 8 цифровых каналов, вещаемых в данный момент в Москве.
      Отложенный просмотр
      Эта функция позволяет в любой момент прервать просмотр и заняться срочными неотложными делами, по окончании которых можно возобновить просмотр с любого места. Также эта функция будет полезна тем, кто дорожит своим свободным временем и не хочет его тратить на просмотр рекламы. Могу смело посоветовать смотреть ТВ только с использованием этой функции.

      Главный скин программы при работе в режиме отложенного просмотра меняет свой вид:



      В правой нижней части появляется ползунок для перемещения по фильму, клавиши ПАУЗА и СТОП.

      Сам режим просмотра немного меняется. В правой нижней части экрана (при помещении туда курсора мыши) появляется дополнительная панель управления с ползунком перемещения по файлу и прочей дополнительной информацией:



      Если заранее позаботиться о жестком диске большой емкости с файловой системой NTFS, то никаких других ограничений (присутствующих в DVD рекордерах) нет. Примечательно, что в таком режиме можно не только смотреть телеканалы, но и слушать радио. Уникальной возможностью программы является изменение скорости воспроизведения: от замедленной до ускоренной. Подобной реализации нет у других производителей ТВ-тюнеров.

      В данной функции также привлекает возможность сохранить файл в любое время. Если передача покажется достаточно интересной, то для того чтобы еще раз посмотреть ее в более удобное время, достаточно только включить опцию «Не удалять файл». Сделать это можно в любое время до выхода из отложенного просмотра.

      Программа телепередач на неделю Для аналоговых каналов программа телепередач скачивается автоматически с сайта GOTVIEW один раз в неделю, но для скачивания необходимо наличие интернет-соединения. Для цифровых каналов программа передач получается прямо из эфира, поэтому нет необходимости в использовании интернет соединения.

      Таким образом, программа телепередач всегда доступна как при просмотре, так и при планировании записи.

      Во время просмотра на экране отображается информация о текущей передаче (время начала, окончания, текущее время, список ближайших передач), о всех текущих передачах по всем каналам, о передачах по выбранному каналу на весь день:

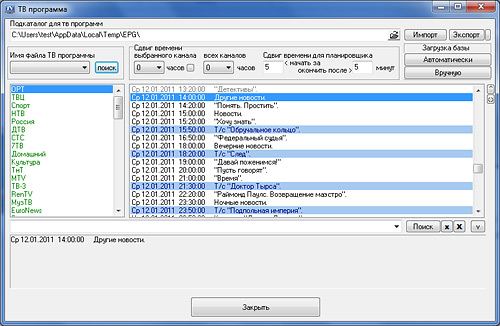

      Кроме этого, программу передач можно просматривать в самом окне «ТВ программа». Строка с любым набранным в поиске словом подсвечивается, что делает поиск нужной передачи или группы передач более наглядным и удобным:

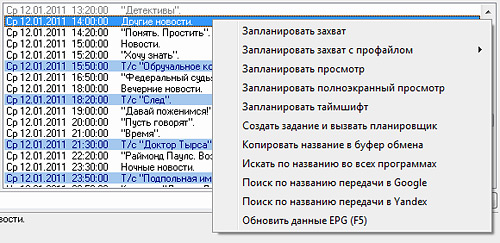

      Любую передачу можно тут же запланировать на просмотр, запись или даже найти описание передачи в интернете.

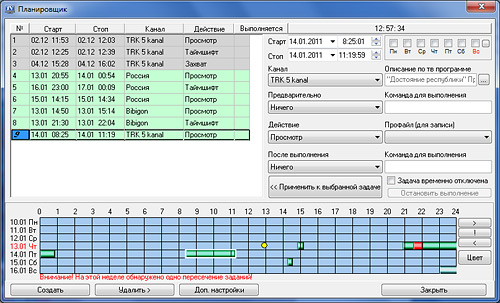

      Планировщик заданий

      Планировщик совмещен с программой телепередач, что позволяет формировать задания прямо из программы телепередач. Теперь рассмотрим его функционал более подробно. Формировать задания в Планировщике можно как из программы телепередач, так и вручную. Можно записывать сериалы, идущие в одно и тоже время в течение недели. Для этого достаточно указать в какой день недели включать запись. Планировщик внимательно следит за созданными заданиями и сигнализирует об ошибках:



      Как видно выше, я назначил два задания на одно и тоже время. Планировщик тут же выдал предупреждение и показал красным цветом место, где я ошибся. Таким образом, задания можно легко отредактировать и выбрать более интересную передачу, если задания пересекаются.

      Запись каналов.
      Ввиду особенностей вещания, запись аналоговых и цифровых каналов сильно отличается.

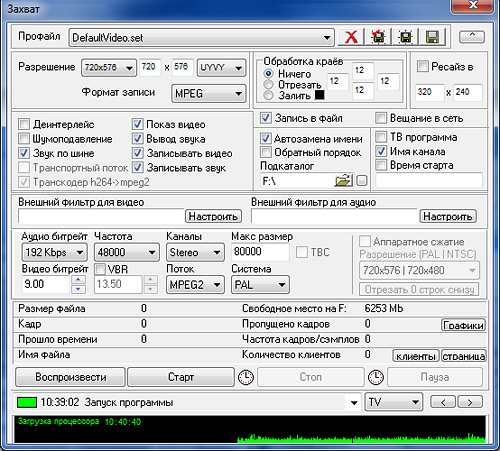

      Начну с описания записи аналоговых теле- и радиоканалов. Настройки записи выбираются в специальном окне «Захват»:





      В верхней части задается разрешение захвата и обработка краев. Чуть ниже функция деинтерлейса и шумоподавления. Деинтерлейс нужно включать для любого нестандартного разрешения, иначе при просмотре на изображении появится «гребенка». Шумоподавление хорошо подбавляет эфирные шумы на изображении. Для записи можно использовать следующие контейнеры: AVI, MPEG, WMV и ASF. Для сжатия можно использовать любые кодеки, установленные в системе.

      Для достижения спец. эффектов или для улучшения качества изображения или звука изображение и звук можно корректировать внешними фильтрами прямо во время записи Таким образом, теле- и радиопередачи можно записывать в любом удобном формате, чтобы без какого-либо перекодирования смотреть на бытовых плеерах, мобильных телефонах, КПК и пр.

      Цифровые каналы записывать в программе GOTVIEW PRO можно тремя способами:
      1.Каналы записываются точно так, как идет вещание.
      2.Каналы на лету перекодируются в MPEG-2.
      3.Записывается весь транспортный поток.

      Первый способ дает максимальное качество изображения, но его можно использовать лишь для дальнейшего просмотра, в основном, только на компьютере. Из-за использования стандарта H.264 полученная таким образом запись может не воспроизводиться на некоторых плеерах, и ее нельзя будет отредактировать без предварительного перекодирования.

      Второй способ дает чуть менее хорошее качество (поскольку исходное видео перекодировано), зато полученные записи без проблем можно проиграть и отредактировать (например, удалить рекламу) практически любым редактором.

      Третий способ позволяет записывать одновременно сразу все каналы, включая радио. Таким образом, можно записывать одновременно идущие фильмы или передачи с нескольких каналов, например, спортивные трансляции во время проведения Олимпийских игр. Недостатком такого метода является большой размер файла и изучение программ, работающих с транспортным потоком.

      Объемное 3D изображение
      Теперь настала пора поговорить о модном, современном и популярном – о трехмерном или объемном изображении. В магазинах растет ассортимент телевизоров и HD плееров, поддерживающих объемное изображение и по активности в этом отделе магазина видно, что этот вопрос крайне интересный. Кинотеатры тоже перестраиваются и показывают теперь объемные фильмы.

      К сожалению, ни аналоговые, ни DVB-T телеканалы пока не вещают в объемном изображении. Такие каналы начали появляться, но пока только в спутниковом вещании. Как же быть, если объемного изображения нет, но очень хочется?

      На помощь приходит математика и возможности программного обеспечения. Можно попробовать смоделировать объемное изображение из плоского. Как известно, на переднем плане изображения происходит активное движение. Задний план менее динамичный. Это свойство и используется при создании псевдообъемных изображений. После того, как два изображения для каждого глаза созданы, самый дешевый и доступный способ увидеть объемное изображение – просмотр с помощью анаглифных очков. Сейчас такие очки уже далеко не редкость, и их стоимость начинается уже от 20-30 рублей за очки в картонной оправе и от 150 рублей в пластиковой:

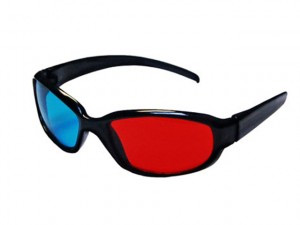

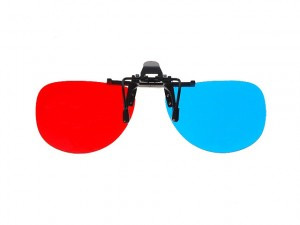

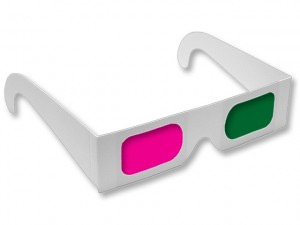

      Также существуют анаглифные очки, которые можно одеть поверх обычных, корректирующих зрение:



      В основном, используются анаглифные очки с красным и циановым цветами светофильтров.

      Чтобы в программе GOTVIEW PRO получить объемное изображение, надо выполнить несколько несложных действий:
      1. Скачать с сайта GOTVIEW анаглифный фильтр. и установить его.

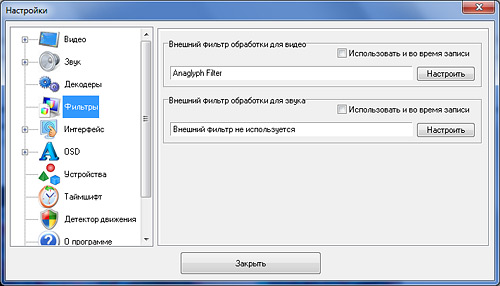

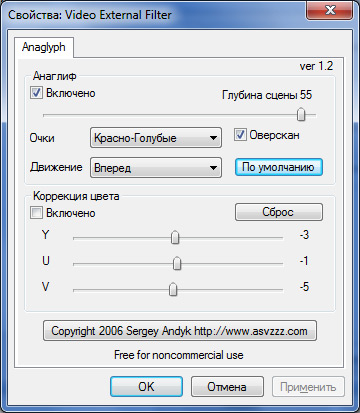

      2. Запустить программу GOTVIEW PRO, зайти в настройки программы и выбрать внешний фильтр (Anaglyph Filter) для обработки изображения:





      Фильтр можно использовать как для просмотра, так и для записи. Т.е. можно записать сразу объемное ТВ, которое можно просмотреть на обычном телевизоре, одев анаглифные очки. Анаглифный фильтр можно дополнительно подстроить: скорректировать цвета и выбрать цвет анаглифных очков, которые используются.

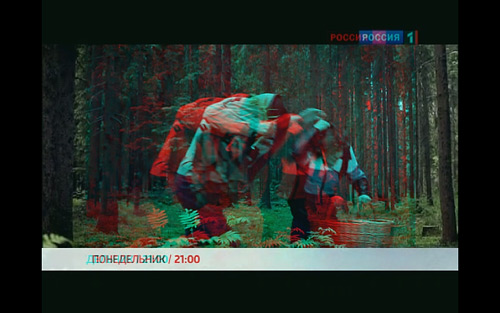

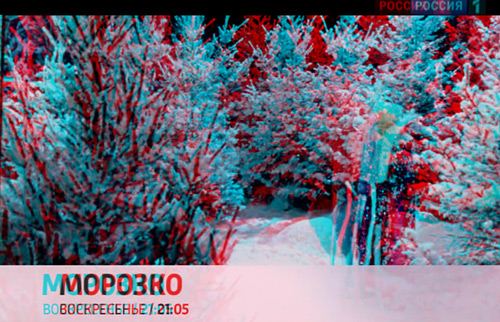

      В итоге получается действительно объемное изображение, на котором присутствует и передний, и дальний план:





      Есть еще много интересных функций в ПО тюнера, таких как вещание по сети, охранные функции, захват кадров и пр. Но в рамках данного обзора их описание опущено.

      Выводы:
      Новые компактные модели тюнеров, несмотря на их небольшой размер, обеспечивают высокое качество изображения и функционально значительно опережают дорогие телевизоры, работающие совместно c дорогими DVD рекордерами. Среди интересных функций ТВ-тюнера можно отметить многочисленные настройки просмотра и записи, практически неограниченное использование функций отложенного просмотра, изготовление снимков интересных моментов любимых передач и даже объемное изображение! Такая богатая функциональность в нашем тестировании стала возможной благодаря программному обеспечению компании GOTVIEW. Продуманная аппаратная часть и современные чипсеты ТВ-тюнера GOTVIEW USB 2.0 HYBRID MASTERHD позволяют получить высокое качество изображения и звука как для аналоговых, так и для цифровых ТВ - и ФМ каналов.
      Для просмотра и записи теле- и радиоканалов необходим ноутбук с современной мощной видеокартой, которая полностью разгрузит систему при декодировании изображения и звука. Представленный в статье ноутбук ACER Aspire 5742G - один из лучших в своей ценовой категории. Он прекрасно справился с поставленными задачами по обработке видеосигнала и показал высокую производительность.
      Автор выражает благодарность компании Acer за предоставленный ноутбук,
      Автор обзора Кирилл Иванов
      Выражаю благодарность компании Acer за предоставленный ноутбук,
      компании GOTVIEW компании GOTVIEW за предоставленный тюнер и за консультационную помощь при написании обзора.
